Conception des systèmes de ventilation : on vous dit tout sur les débits minimaux d’air neuf par typologie de local et par usage, et leur intégration au catalogue des scénarios de ClimaWin dès la mise-à-jour d’avril 2026.
La qualité de l’air intérieur (QAI) est devenue après le COVID une préoccupation importante dans la conception des bâtiments. Un des indicateurs importants est le CO2 qui n’est pas un polluant mais qui reflète des problèmes de renouvellement d’air insuffisant et donc d’un environnement qui peut se transformer en cluster pour les agents pathogènes. La RE2020 a introduit l’obligation de vérifier les systèmes de ventilation à la réception des travaux. Et au niveau de la conception, comment ça marche ?
1. Débit d’air pour l’habitat
Dans l’habitat le système « normal » est la ventilation simple flux. Pour celui-ci, on calcule les débits d’extraction selon les avis technique hygro ou l’arrêté de 82. Pour le double flux, on commence par calculer le débit d’extraction selon l’arrêté de 82. Le débit total de soufflage est pris égal au débit de base d’extraction. On répartit également le débit de soufflage dans les pièces principales en comptant double le séjour.

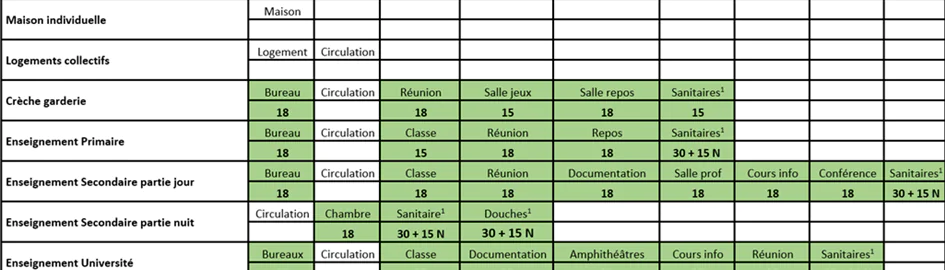

Tableau 1 : Extrait du tableau de synthèse des débits minimaux d’air neuf en fonction des usages et des typologies de locaux.
2. Débit d’air pour le tertiaire
Le débit réglementaire de ventilation dans les bâtiments tertiaires est défini par le Code du travail pour les établissements recevant des travailleurs (ERT) et par le règlement sanitaire départemental type (RSDT) pour les ERP. Dans tous les cas on distingue deux types de locaux :
- Les locaux à pollution non spécifique : locaux dans lesquels la pollution est liée à la seule présence humaine, à l’exception des cabinets d’aisances et des locaux de toilette,
- Les locaux à pollution spécifique : cuisines, salles d’eau, cabinets d’aisances et tous les autres locaux où existent des émissions de produits nocifs ou gênants autres que ceux liés à la seule présence humaine.
Pour les types de locaux spécifiques comme les sanitaires/salles de bain, les locaux de service /production, les salles de sports ou les cuisines, le débit minimal peut être modulé par différents critères :
- Le nombre de travailleurs pour les établissement recevant des travailleurs
- Le nombre d’équipements (douches, WC, lavabos…) pour les sanitaires
- Le nombre de repas servis dans les cuisines
- L’intensité du travail physique dans les locaux de production
- La proportion de spectateurs et des sportifs pour une salle de sport
- S’il s’agit d’une piscine

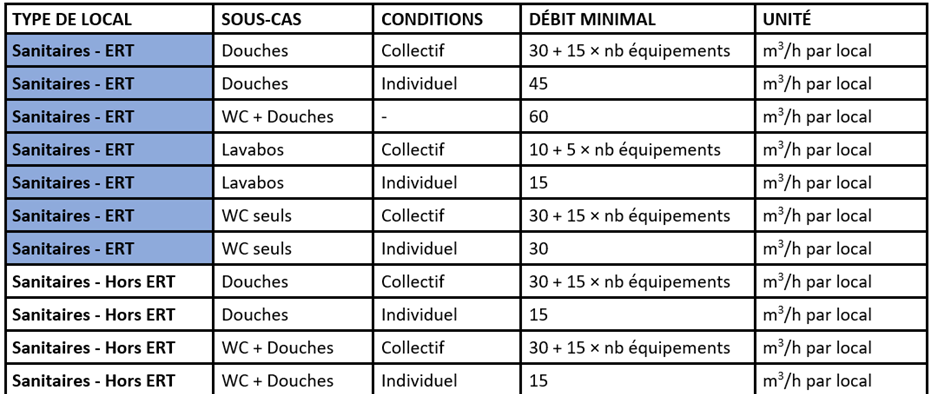

Tableau 2 : Extrait du tableau de synthèse de modulation des débits en fonction des locaux et de leur usage.
3. Un moteur national de calcul de la qualité de l’air
Il est question d’avoir un moteur national fournit par l’Etat à insérer dans les logiciels des différents éditeurs pour calculer la Qualité de l’Air Intérieur. Ce moteur était prévu pour 2025 mais la mise en place a été reportée pour des questions de seuils non encore définis.
4. Traduction dans ClimaWin

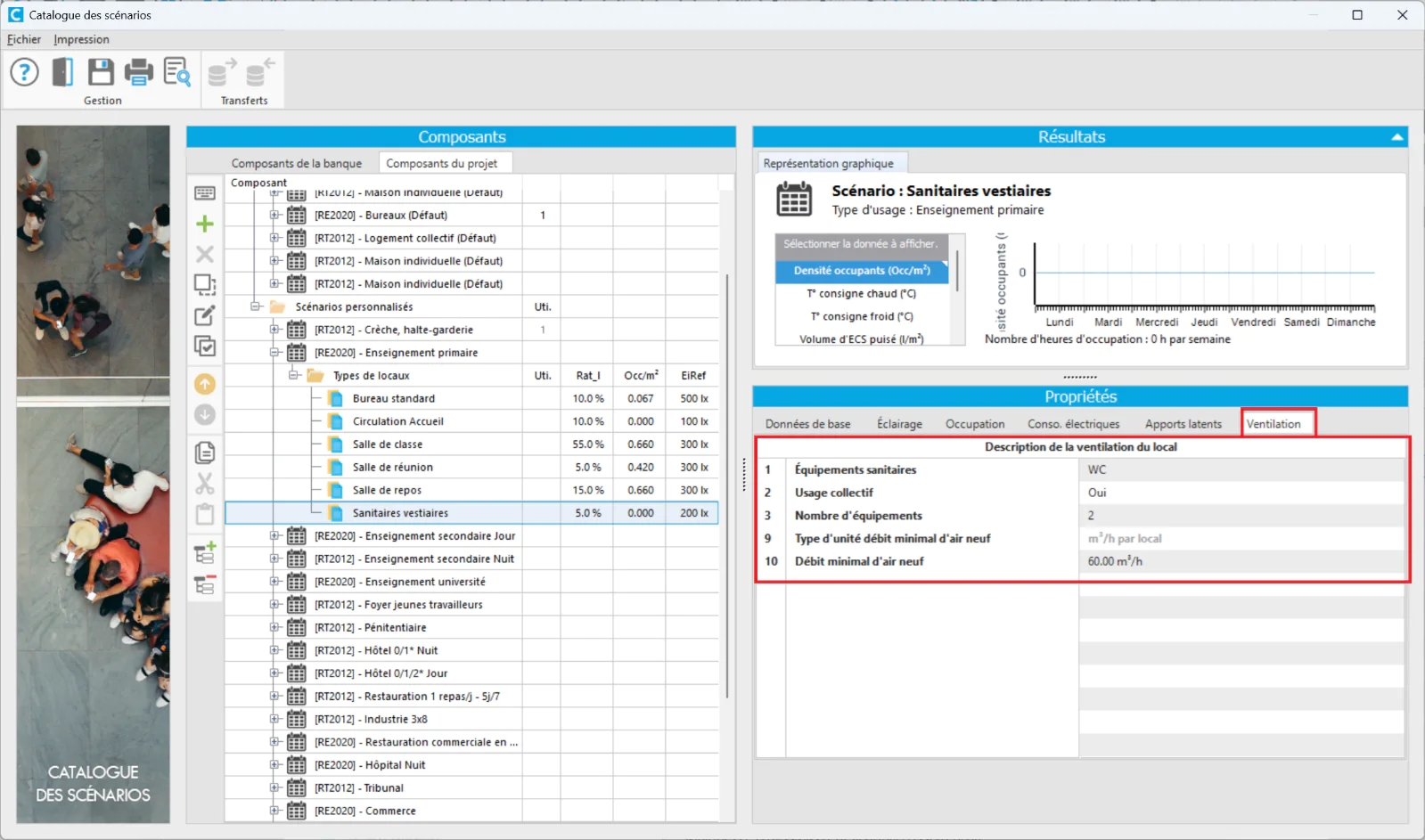

Les règles de ventilation décrites précédemment pour la proposition d’un débit minimal d’air neuf par typologie de local et par usage sont désormais intégrées au catalogue des scénarios.
Lors de la saisie des locaux dans le modèle thermique d’un bâtiment tertiaire, deux valeurs sont demandées dans l’interface : le débit minimal par occupant (en m3/h) et le taux de renouvellement d’air (en vol/h).
La valeur proposée pour le débit minimal par occupant est celle du scénario associé selon les règles précitées. Cette donnée n’est demandée que pour les locaux à occupation durable. Les débits proposés en inoccupation sont nuls.
La valeur proposée pour le taux de renouvellement (en vol/h) va dépendre de l’unité de débit minimal du scénario ciblé et des critères associés. Le tableau ci-dessous énumère les différents cas :

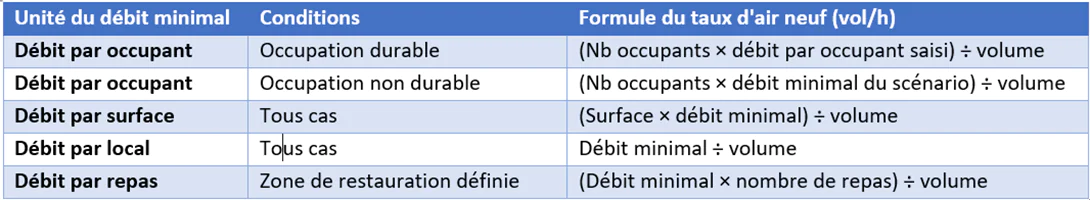

Tableau 3 : Définition du taux de renouvellement. Dans ce tableau, volume et surface sont ceux du local.
Le principe général pour la proposition des débits en tertiaire de ClimaWin consiste à déterminer le débit de soufflage (ou la somme des modules d’entrée d’air si simple flux) d’un local en prenant le maximum entre le débit minimal par occupant et le débit de renouvellement d’air.
Cette règle ne concerne pas les locaux humides dans lesquels on exclut un soufflage, et donc pour lesquels ce débit est nul. Elle ne concerne pas non plus les circulations pour lesquelles le débit de soufflage proposé est égal à 0.
La valeur proposée pour le débit d’extraction dans les pièces humides est calculée en utilisant exactement la même règle. Dans les autres locaux à l’exception des circulations qui seront utilisées pour l’équilibrage aéraulique, le débit d’extraction proposé sera égal à 0.
Les débits d’extraction proposés dans les circulations en tertiaire sont calculés de sorte que la somme des débits soufflés et repris de l’unité qui les contient soit égale à 0.
Pour ce faire, on détermine le débit total soufflé dans l’unité auquel on va soustraire les débits extraits saisis dans les locaux (y compris ceux forcés dans d’éventuelles autres circulations) et on va ensuite répartir le reste dans le débit d’extraction des circulations. Cette répartition est faite au prorata de leur volume.
Références importantes
- L’article R4222-6 du Code du travail indique les débits minimaux d’air neuf à introduire par occupant dans les locaux à pollution non spécifique.
- L’article R412-6 du Code du travail indique le débit minimal d’air neuf à introduire dans les locaux sanitaires sur les lieux de travail.
- L’article 64.1 du RSDT précise que le débit normal d’air neuf à introduire dans les locaux à pollution non spécifique est exprimé en m3 par heure et par occupant en occupation normale.
- L’article 64.2 du RSDT indique que le débit réglementaire de la ventilation en ERP dans les locaux à pollution spécifique est déterminé en fonction de la nature et de la quantité de polluants émis.
